Osciloscopio Digital Portátil UTD1102C

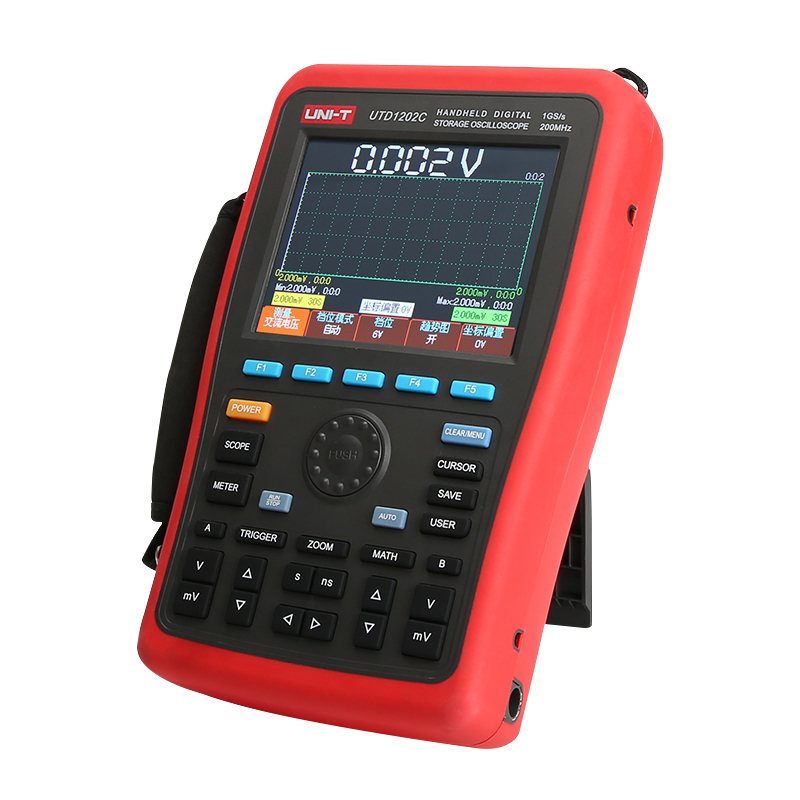

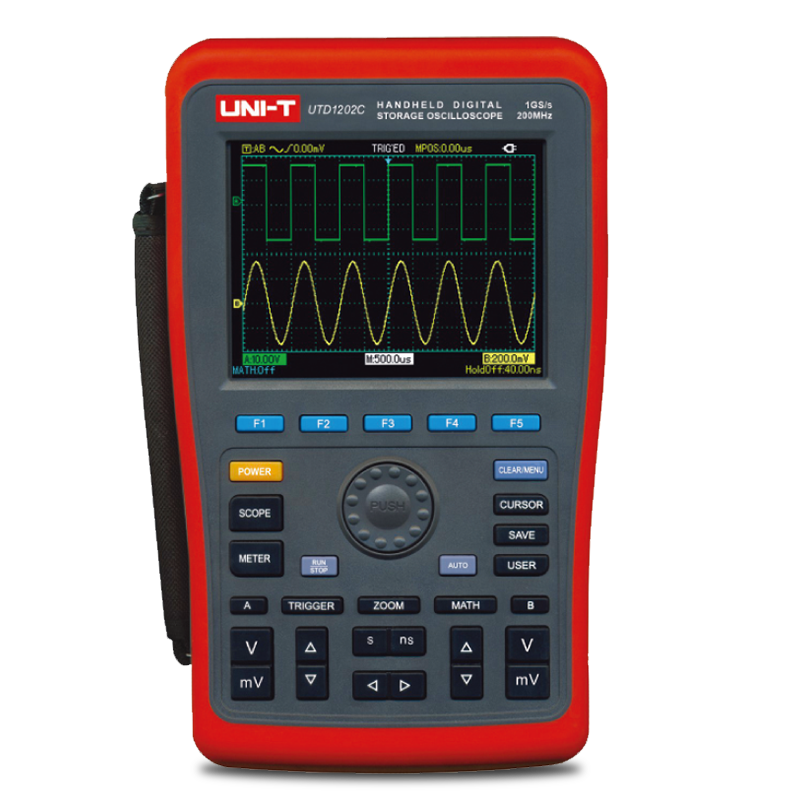

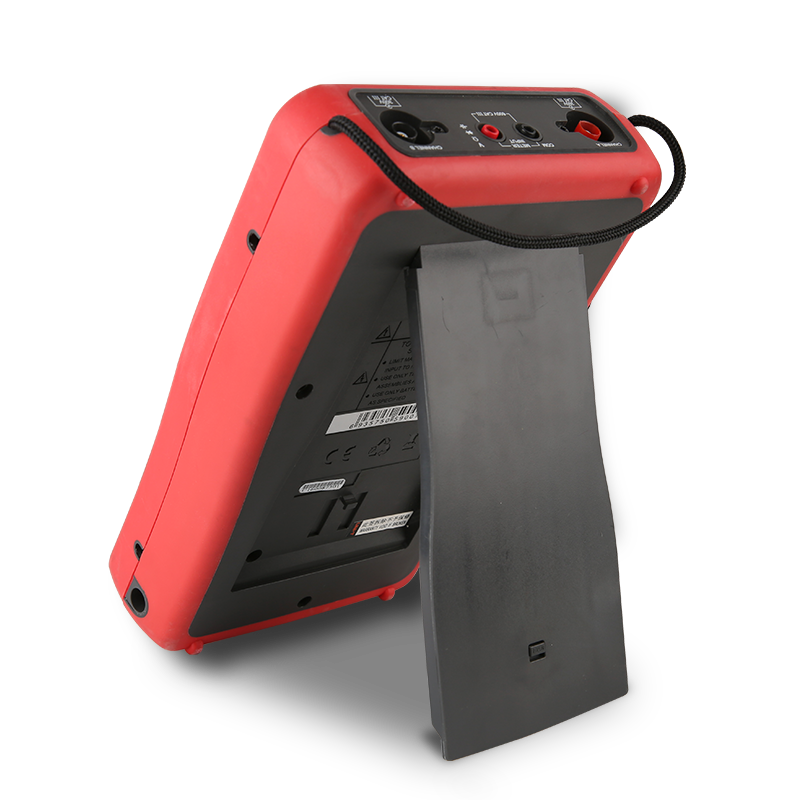

Imágenes referenciales de la serie UTD1000C: el equipo que recibes es el UTD1102C (100 MHz).

Osciloscopio digital portátil de 2 canales con multímetro incorporado, para ver formas de onda y medir voltaje, corriente, resistencia y capacitancia con un solo equipo. 100 MHz, 500 MSa/s y multímetro de 5999 cuentas.

Usos:

• Ver la forma de onda de una señal en terreno, sin enchufe cerca (batería de litio de 4400 mAh)
• Comparar dos señales a la vez en un circuito electrónico (2 canales, 100 MHz)
• Capturar un evento con disparo por borde, ancho de pulso o video y volver a verlo con la reproducción de formas de onda
• Medir voltaje, corriente, resistencia y capacitancia con el multímetro incorporado, sin cambiar de equipo (5999 cuentas; hasta 1000 V DC)

Especificaciones:

• Canales: 2; ancho de banda: 100 MHz; tiempo de subida: ≤ 3.5 ns
• Tasa de muestreo: 500 MSa/s; profundidad de memoria: 7.5 kpts
• Escala vertical: 5 mV/div a 50 V/div; base de tiempo: 5 ns/div a 50 s/div
• Disparo: borde, ancho de pulso, video y alterno
• Funciones: 27 mediciones automáticas, grabación y reproducción de formas de onda, ampliación de una ventana de la señal, guardado de configuración, forma de onda y mapa de bits
• Multímetro, voltaje DC: 600 mV a 1000 V, ±(1%+5); voltaje AC (45 a 400 Hz): 600 mV a 700 V, ±(1.2%+5) bajo 200 Hz y ±(1.5%+5) desde 200 Hz
• Multímetro, corriente DC y AC: 6 mA a 6 A, ±(1.2%+5) a ±(2.5%+5) según rango; rango solo manual en corriente
• Multímetro, resistencia: 600 Ω a 60 MΩ, ±(1.2%+5) a ±(1.5%+5); capacitancia: 6 nF a 6 mF, ±(4%+5) a ±(5%+10)
• Pantalla: TFT LCD a color de 5.7 pulgadas (320 × 240); interfaz: USB Host
• Alimentación: batería de litio de 7.4 V y 4400 mAh, o adaptador DC (entrada 100 a 240 V, 50/60 Hz; salida 9 V/4 A)
• Peso: 1.8 kg; dimensiones: 268 × 168 × 60 mm

Incluye: cable de alimentación, 2 sondas pasivas UT-H04 (1x/10x conmutables, 100 MHz), convertidor de voltaje/corriente UT-M03 (4 mA a 600 mA), convertidor UT-M04 (4 A/6 A), adaptador DC y puntas de prueba del multímetro.
