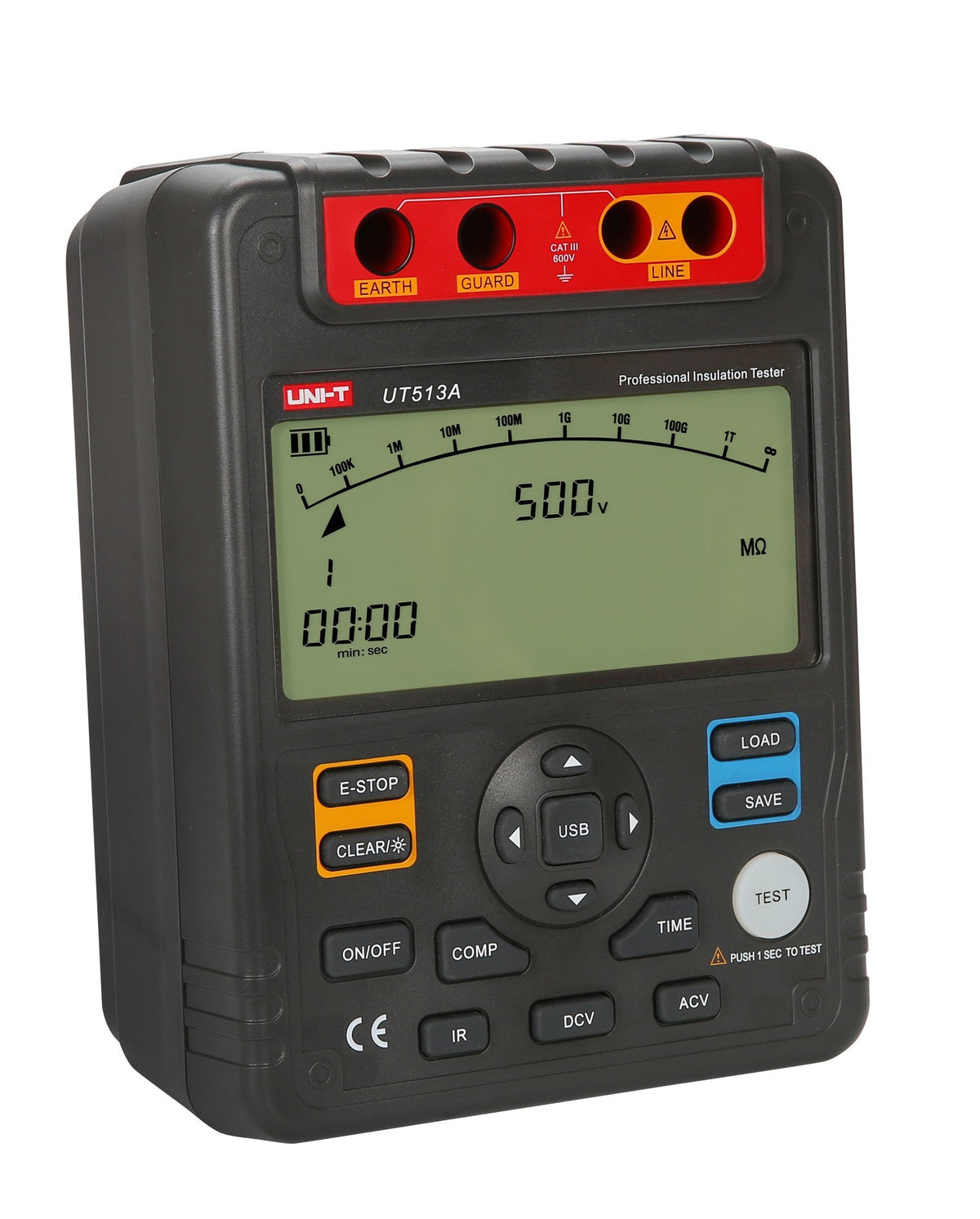

Probador de Resistencia de Aislamiento Megóhmetro UT513A

El UT513A es un megóhmetro para diagnóstico de aislamiento en motores, transformadores, generadores, cables y pararrayos. Entrega tensiones de salida de 500 V, 1000 V, 2500 V y 5000 V, y mide resistencia de aislamiento desde 0.5 MΩ hasta 1000 GΩ según el rango, con precisión de ±(3%+5). También mide tensión DC y AC hasta 600 V, con corriente de cortocircuito superior a 3 mA. Calcula el índice de polarización (PI) y la relación de absorción dieléctrica (DAR), y almacena hasta 18 registros de medición con transferencia de datos por USB. Se alimenta con 8 pilas de 1.5 V tipo LR14 (C).

Se usa para medir la resistencia de aislamiento de motores, transformadores y cables antes de energizarlos, y para comprobar que un generador o un cable no tenga fugas de corriente antes de ponerlo en servicio.

Funciones:

• USB
• Registro de datos
• Pantalla retroiluminada
• Apagado automático

Especificaciones técnicas:

• Resistencia de aislamiento: 500 V: 0.5 MΩ a 20 GΩ; 1000 V: 1 MΩ a 40 GΩ; 2500 V: 2.5 MΩ a 100 GΩ; 5000 V: 5 MΩ a 1000 GΩ; precisión ±(3%+5)
• Tensión DC: 600 V, ±(2%+3)
• Tensión AC: 600 V, ±(2%+3)
• Corriente de cortocircuito: >3 mA
• Rango automático: sí
• Apagado automático: sí
• Pantalla secundaria de tensión de salida: sí
• Indicador de batería baja: sí
• Almacenamiento de datos: 18 registros
• Función de comparación: sí
• Índice de polarización (PI): sí
• Relación de absorción dieléctrica (DAR): sí

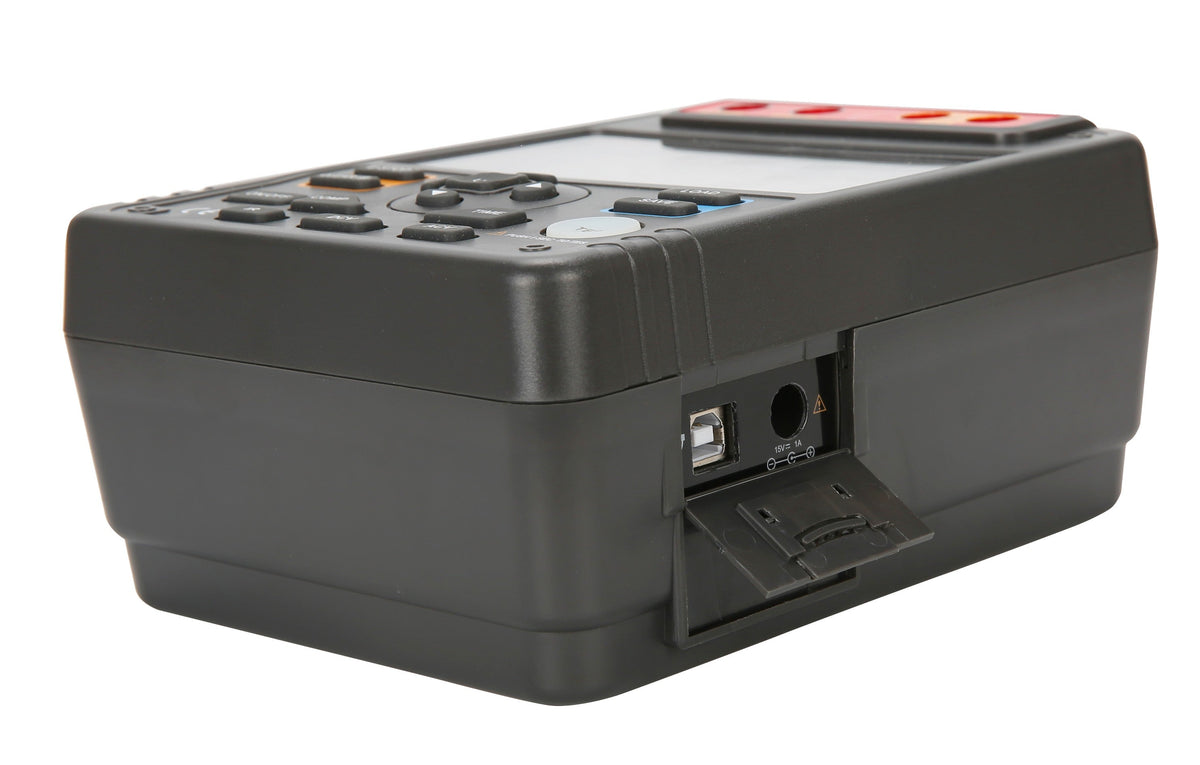

• Interfaz USB: sí
• Barra analógica: 30 segmentos

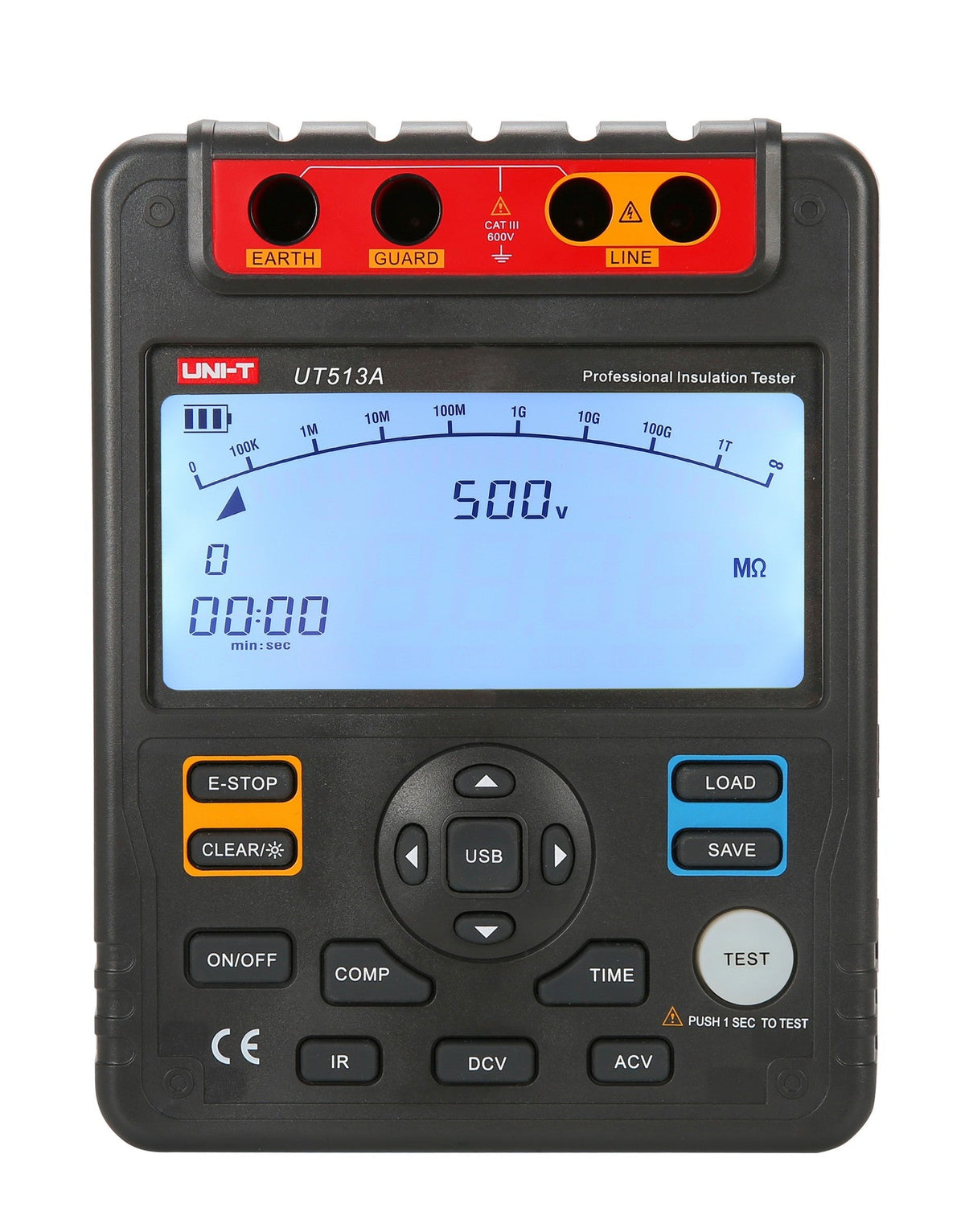

• Pantalla retroiluminada: sí
• Alarma de sobrerrango: sí
• Indicador de alta tensión: sí
• Tiempo de prueba seleccionable: aprox. 15 minutos
• Norma: IEC 61557-1:2007
• Alimentación: 8 pilas de 1.5 V tipo LR14 (C)
• Pantalla: 123 x 58 mm
• Color: rojo y gris
• Peso neto: 2 kg
• Dimensiones: 202 x 155 x 94 mm

Incluye: 2 puntas de prueba con pinza cocodrilo (negro y verde), 1 punta de prueba doble con pinza cocodrilo (rojo), pilas, cable USB, CD con software para PC, adaptador de corriente y estuche de transporte.
