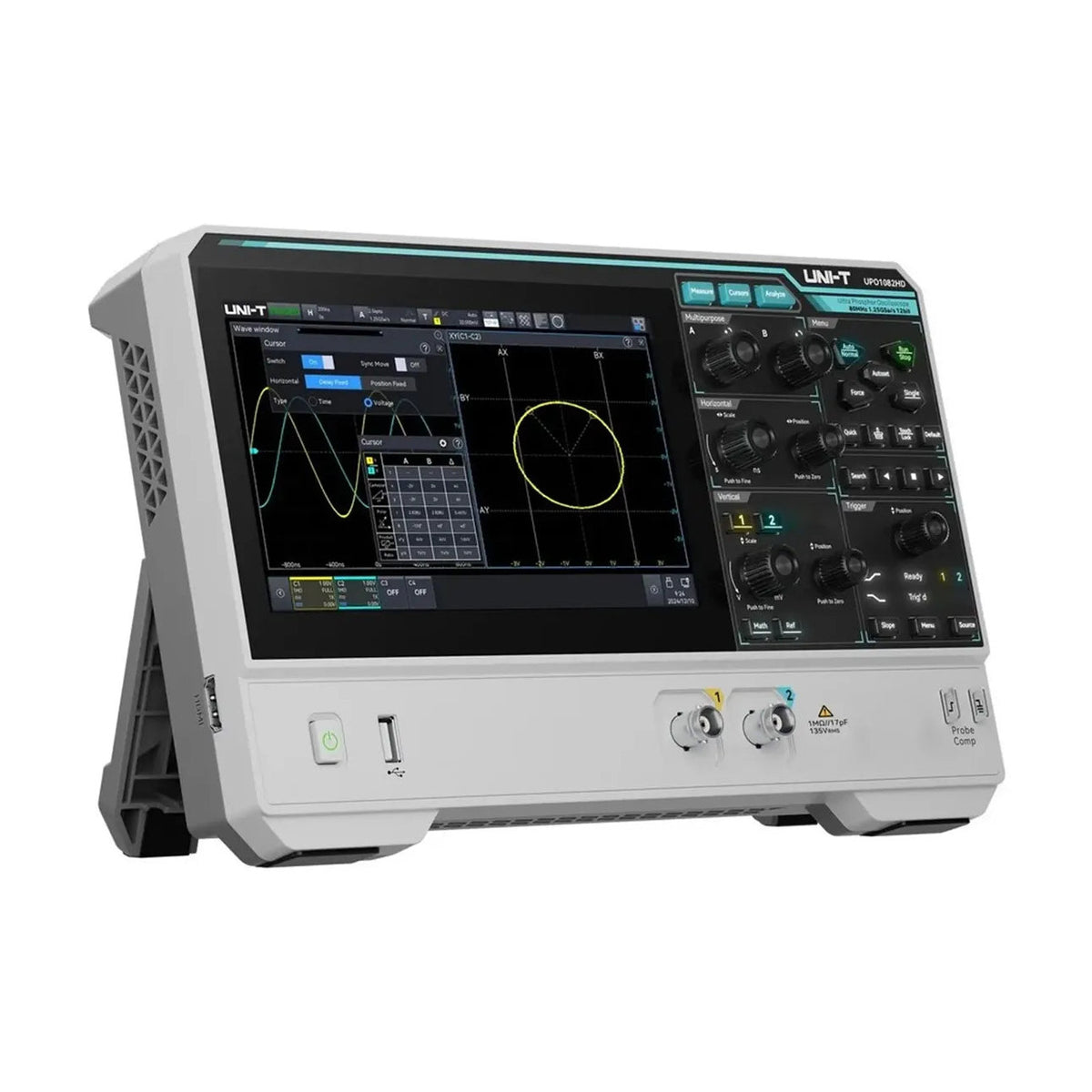

Osciloscopio Digital UPO1082HD 80 MHz 12 Bits 2 Canales

Osciloscopio digital de 2 canales, 80 MHz y 12 bits de resolución vertical para analizar señales eléctricas y depurar circuitos electrónicos. Muestrea hasta 1.25 GSa/s, guarda hasta 100 Mpts y tiene pantalla táctil de 7 pulgadas.

Usos:

• Depurar buses seriales RS232/UART, I2C, SPI, CAN y LIN de equipos electrónicos, con decodificación en pantalla
• Capturar señales esporádicas con el disparo por zona y el modo secuencia (hasta 500000 formas de onda por segundo)
• Ver el detalle de una forma de onda con 12 bits de resolución vertical y 80 MHz de ancho de banda
• Analizar el contenido de frecuencias de una señal con el analizador de espectro (0 a 625 MHz) y la FFT de hasta 1 Mpts
• Medir la calidad de energía, el rizado de salida y las pérdidas de conmutación de una fuente de poder con el análisis de potencia, según el firmware disponible (con sondas de voltaje y de corriente)

Especificaciones:

• Ancho de banda: 80 MHz; canales: 2; resolución vertical: 12 bits; tiempo de subida: ≤4 ns
• Muestreo en tiempo real: 1.25 GSa/s (1 canal), 625 MSa/s (2 canales); memoria: hasta 100 Mpts
• Tasa de captura: hasta 100000 formas de onda/s, y 500000 en modo secuencia
• Escala vertical: 500 µV/div a 10 V/div; base de tiempo: 5 ns/div a 1 ks/div
• Voltaje máximo de entrada: 400 V (DC + AC pico), 135 Vrms
• Seis instrumentos en uno: osciloscopio, analizador de espectro, voltímetro digital de 4 dígitos, contador de frecuencia de 6 dígitos, analizador de protocolos y analizador de potencia
• Mediciones automáticas: 56 tipos, hasta 21 a la vez
• Decodificación: RS232/UART, I2C, SPI, CAN y LIN
• Pantalla: táctil capacitiva de 7 pulgadas, 1024 × 600
• Interfaces: USB Host, USB Device, LAN, AUX Out (Trig Out, pasa/falla, DVM) y HDMI; servidor web integrado
• Alimentación: 12 V / 3 A o más, por USB tipo C o cargador portátil con protocolo PD; consumo máximo: 65 W
• Peso: 1.56 kg; dimensiones: 282 × 175 × 49 mm

Incluye: 2 sondas pasivas, cable de alimentación y cable USB.
