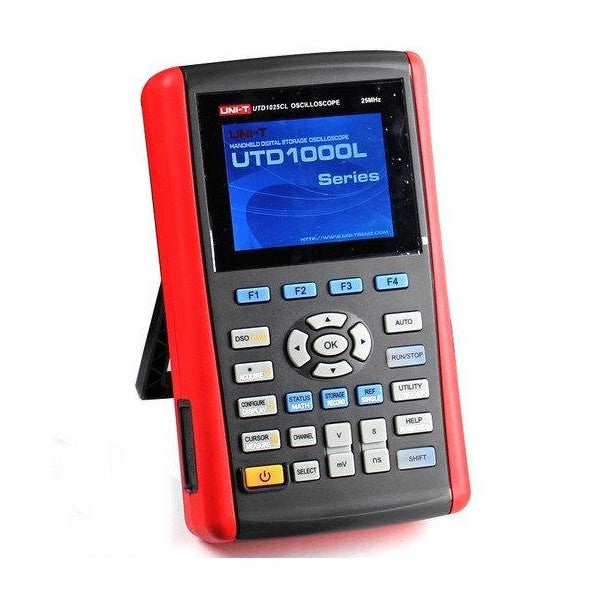

Osciloscopio de Almacenamiento Digital Portátil UTD1025CL

Osciloscopio portátil de almacenamiento digital de 1 canal, 25 MHz y 200 MS/s con multímetro integrado de 3999 cuentas, para ver la forma de una señal y medir voltaje, corriente, resistencia y capacitancia en un solo equipo. Funciona con batería de litio.

Usos:

• Observar la forma de una señal eléctrica al diagnosticar fallas en equipos electrónicos durante una reparación o mantención (25 MHz, 200 MS/s)
• Medir voltaje DC y AC de un circuito con el multímetro integrado, sin cambiar de equipo (hasta 400 V)
• Medir resistencia y capacitancia de componentes de un proyecto de electrónica (hasta 40 MΩ y hasta 100 µF)
• Medir corriente de 400 µA a 4 A (sobre 400 mA se usa el módulo derivador UT-M07 incluido)
• Trabajar lejos de un enchufe, con hasta 8 horas de uso continuo con batería

Especificaciones:

• Canales: 1; ancho de banda: 25 MHz; tiempo de subida: ≤14 ns
• Tasa de muestreo: hasta 200 MS/s; profundidad de almacenamiento: 12 kpts
• Sensibilidad vertical: 5 mV/div a 20 V/div; base de tiempo: 10 ns/div a 50 s/div
• Disparo: borde, ancho de pulso, video y pendiente; almacenamiento: configuración, forma de onda y mapa de bits
• Multímetro, voltaje DC: 400 mV a 400 V, ±(1% + 5); voltaje AC: 400 mV a 400 V, ±(1,2% + 5)
• Multímetro, corriente DC: 400 µA a 4 A, ±(1% + 5) a ±(1,5% + 5); corriente AC: 400 µA a 4 A, ±(1,5% + 5) a ±(2,5% + 5)
• Multímetro, resistencia: 400 Ω a 40 MΩ, ±(1,2% + 5) a ±(1,5% + 5); capacitancia: 51,2 nF a 100 µF, ±(3% + 5)
• Pantalla: LCD TFT de 3,5 pulgadas, 320 × 240
• Categoría de seguridad: CAT III 600 V en las entradas del multímetro; entrada del osciloscopio: CAT II, máximo 300 V (DC+AC pico)
• Alimentación: batería de litio de 7,4 V y 3600 mAh; adaptador DC de 100 a 240 V (50/60 Hz), salida de 9 V/4 A; interfaz: USB mini
• Peso: 0,9 kg; dimensiones: 199 × 118 × 49 mm

Incluye: adaptador de corriente, cable de alimentación, sonda pasiva 1x/10x conmutable (60 MHz), puntas de prueba del multímetro (1 par), módulo derivador de corriente UT-M07, cable USB, bolsa de transporte y CD de software.
